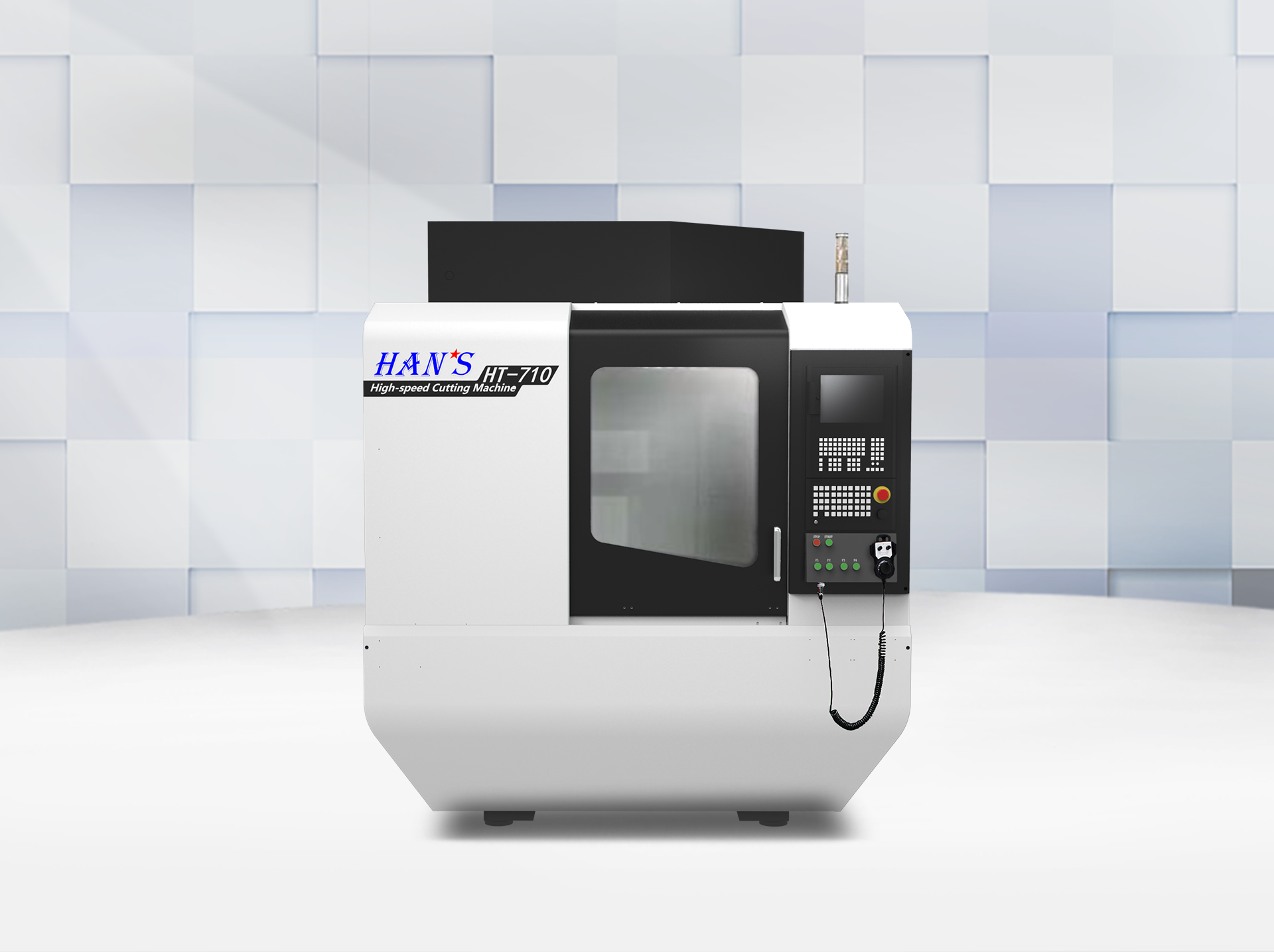

立式加工中心HT710

机器特点：
1.全面高刚性切削能力的立式加工中心。
2. BT30主轴，转数为20000rpm。
3. X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应。
4. 高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强。
5. 20T刀臂式变频刀库，高速度、低惯性降低扣刀冲击力，专利型气压快速切装置。

立即咨询

产品参数

机器特点：

1.全面高刚性切削能力的立式加工中心。

2. BT30主轴，转数为20000rpm。

3. X/Y/Z轴导轨均采用滚珠线轨承载，高刚性，低摩擦，低噪音，抗震性强，轻量化设计，惯量低，提高更高响应。

4. 高速高精的西门子828D数控系统搭配高速伺服驱动器、配置灵活、扩展能力强。

5. 20T刀臂式变频刀库，高速度、低惯性降低扣刀冲击力，专利型气压快速切装置。

系统介绍：

高速高精数控系统 SINUMERIK 828D-280 升级斜料电机，适应SD温度加工；支持数字化升级，自适应加工工艺；节能环保，综合节能10%；标准opc功能，支持二次开发更快速度、更高电机刚性、更强稳定性、更高扭矩、更大力量

应用领域：

精密钻铣加工/3C产业零部件加工/新能源汽车零部件加工/精密模具加工/医疗行业零件加工/其他精密零件加工

参数表格：

项目		单位	HT710
工作范围	X/Y/Z轴行程	mm	710/440/380
工作范围	主轴鼻端到工作台距离（标准型）	mm	150-530
工作台	工作台夹装面积	mm	870*450
	最大工作载量	kg	300
	T槽尺寸	mm	3-14*125
主电机	最高转速	rpm	20000
	最大扭力（S6 40% DC)	Nm	40
	额定扭力（S1 100% DC)	Nm	19
	最大功率（S6 40% DC)	Kw	19
	额定功率（S1 100% DC)	Kw	4.8
换刀系统	刀具型式		BT30
	刀库数量（*号为可选配）	Pockets	20
	刀库形式		刀臂式刀库
	最大刀具直径	mm	60/100
	最大刀具长度	mm	250
	最大刀具重量	Kg	3
进给	切削速度(X/Y/Z)	m/min	30/30/30
	快速移动速度(X/Y/Z)	m/min	48/48/48
	定位精度(X/Y/Z)	mm	0.005
	重复定位速度(X/Y/Z)	mm	0.003
机械参数	机械尺寸（含水箱）	mm	187024002200
机械参数	设备重量	kg	2900

标准配置	选配配置
西门子 SINUMERIK 828D系统	三菱M80系统/FANUC系统/SYNTEC系统
刀臂式刀库	第四轴/Z轴加高
全封闭式防护罩	高速主轴/大刀库容量
自动化中央润滑系统	主轴中心出水系统（CTS）
热交换器	对刀仪
工具箱	雷尼绍测头
地基螺丝垫块	断刀检测系统
